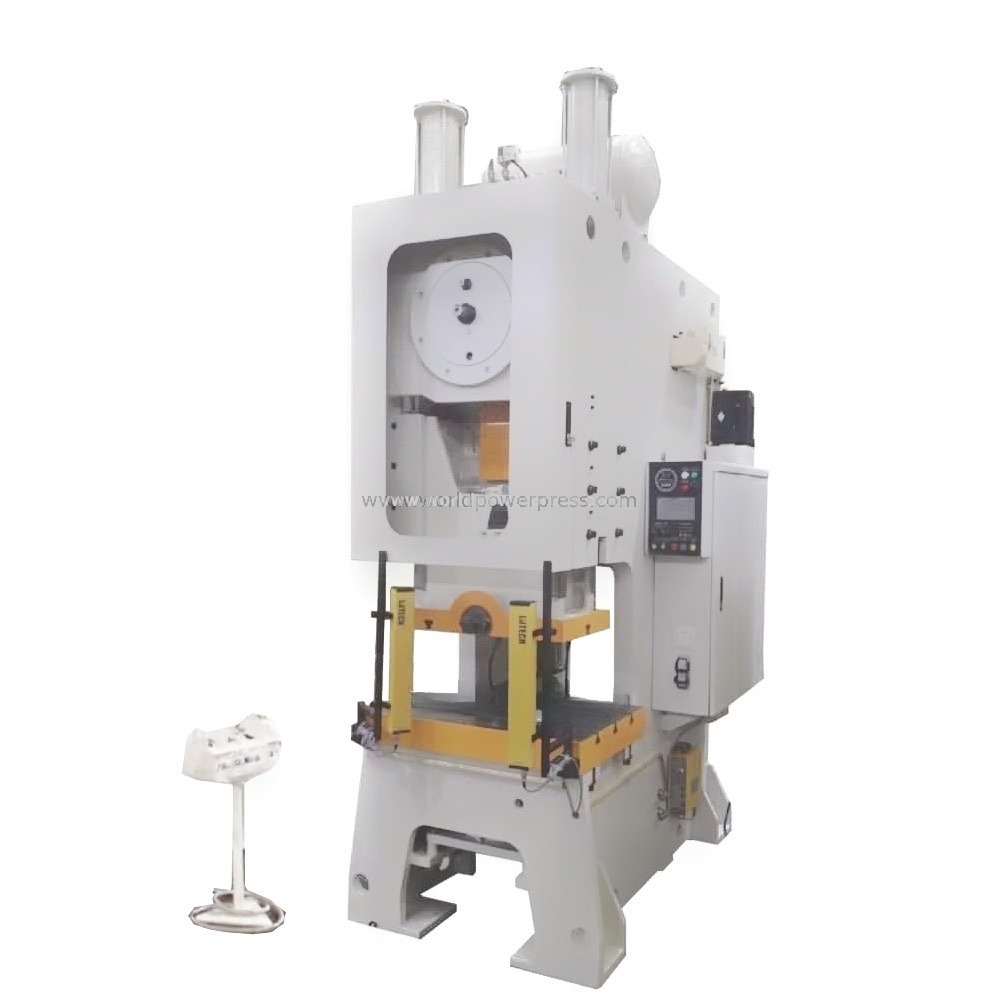

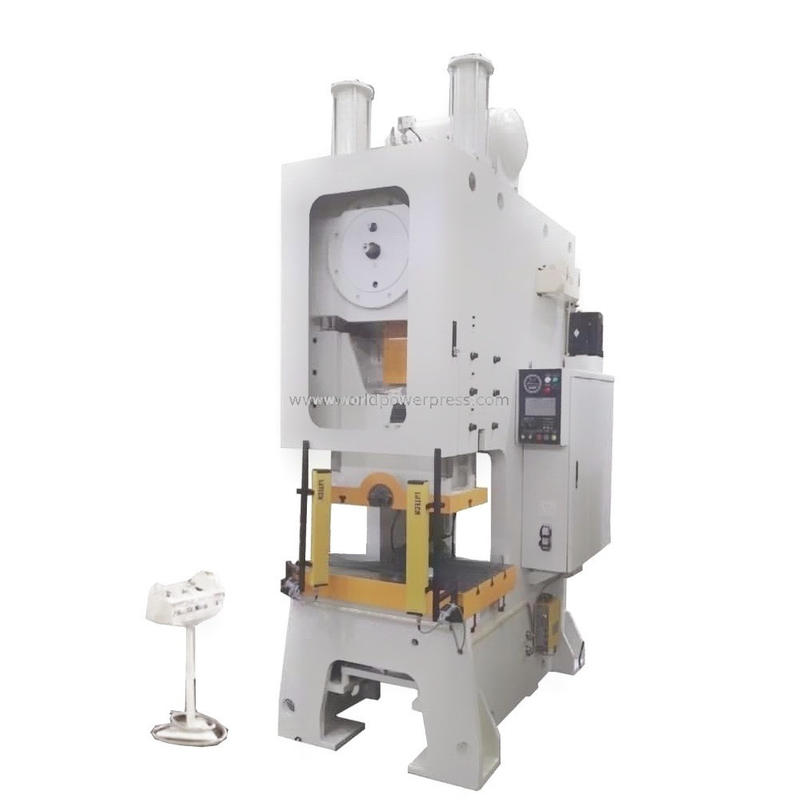

JH21L
WORLD
1) C -оптимизированная структура кадра
2) Стальное сварное мощное тело
3) Эксцененная система кустак для регулировки длины хода
4) Применимо для умираний разных размеров в одной прессе
5) Слайд-направляющие 8-сайдные направляющие для высокой пребывания, за исключением JH21-25L
6) Тонкая масляная смазка, кроме JH21-25L
 Механизм регулировки длины удара питанияМеханизм установлен перед коленчатым валом, регулируемым ручным. Моторизованная корректировка является необязательной. У оператора есть отверстие, чтобы проверить положение правой длины хода. Ручка для регулировки длины хода расположена на консоли пресса. При регулировке пневматический цилиндр вытащит регулировочный вал. Используйте гаечный ключ, чтобы отрегулировать вал в разыскивающее положение. Поверните ручку регулировки хода, и вал вернется обратно в исходное положение. |
Сухой тип комбинированный пневматический сцепление и тормоз
Центральная система управления PLC с HMI
Система защиты от гидравлической перегрузки
ОЗУ моторизованная регулировочная система для 60ton и больших размеров прессы
Частотный инвертор для регулируемых скоростей хода
Восемь лиц Ram Gibs с бронзовыми пластинами (25ton Press - 6 лиц тип)
Автоматическая система смазки с тонкой нефти
Антивибрационные прокладки для установки машины для прессы
| JH21-25L | JH21-45L | JH21-63L | JH21-80L | JH21-110L | JH21-125L | JH21-160L | JH21-200L | JH21-250L | ||||
| Вместимость | кН | 250 | 450 | 630 | 800 | 1100 | 1250 | 1600 | 2000 | 2500 | ||
| Номинальный ход | мм | 3 | 4 | 4 | 5 | 6 | 6 | 6 | 6 | 8 | ||
| Скользящий ход | мм | 10-110 | 20-120 | 10-150 | 10-150 | 10-160 | 10-160 | 16-160 | 18-180 | 21-220 | ||
| Спм | Исправлено | мин-1 | 100 | 80 | 70 | 60 | 50 | 50 | 40 | 35 | 30 | |
| Переменная | мин-1 | 80-120 | 70-90 | 60-80 | 50-70 | 40-60 | 40-60 | 35-50 | 30-40 | 25-35 | ||
| Максимум. Высота | мм | 250 | 270 | 300 | 320 | 350 | 350 | 350 | 450 | 500 | ||
| Регулировка высоты умирает | мм | 50 | 60 | 80 | 80 | 80 | 80 | 110 | 110 | 120 | ||
| Глубина горла | мм | 210 | 230 | 300 | 300 | 350 | 350 | 380 | 390 | 420 | ||
| Между столбцами | мм | 450 | 550 | 620 | 640 | 710 | 760 | 810 | 920 | 960 | ||
| Подкрепление | Лр | мм | 700 | 810 | 900 | 1000 | 1150 | 1150 | 1300 | 1400 | 1400 | |
| Фб | мм | 400 | 440 | 580 | 580 | 680 | 680 | 740 | 760 | 800 | ||
| Тк | мм | 80 | 110 | 110 | 120 | 140 | 140 | 150 | 160 | 170 | ||
| Открытие формы | мм | φ170 × 20 | φ180 × 30 | φ200 × 40 | φ200 × 40 | φ260 × 50 | φ260 × 50 | φ300 × 50 | φ300 × 50 | φ320 × 50 | ||
| (Di Dia. × dpth × low dia.) | × φ150 | × φ160 | × φ180 | × φ180 | × φ220 | × φ220 | × φ260 | × φ260 | × φ280 | |||
| Область слайда | Лр | мм | 360 | 600 | 680 | 710 | 810 | 810 | 920 | 970 | 970 | |
| Фб | мм | 300 | 360 | 400 | 440 | 500 | 500 | 580 | 600 | 650 | ||
| Ханк -дыра | Диапазон | мм | φ40 | φ40 | φ50 | φ50 | φ60 | φ60 | φ65 | φ65 | φ70 | |
| DPTH | мм | 60 | 60 | 80 | 80 | 80 | 80 | 85 | 90 | 90 | ||
| Основная мощность двигателя | кВт | 4 | 5.5 | 7.5 | 7.5 | 11 | 11 | 15 | 18.5 | 22 | ||
| Dimensions | Фб | мм | 1500 | 1610 | 1680 | 1750 | 1860 | 1860 | 2250 | 2500 | 2730 | |
| Лр | мм | 950 | 1170 | 1260 | 1310 | 1400 | 1450 | 1600 | 1700 | 1750 | ||
| H | мм | 2650 | 2850 | 3050 | 3150 | 3350 | 3350 | 3800 | 4200 | 4300 | ||
| Вес нетто | кг | 3100 | 4350 | 6500 | 8500 | 10000 | 10700 | 14500 | 17950 | 25400 | ||
1) C -оптимизированная структура кадра
2) Стальное сварное мощное тело
3) Эксцененная система кустак для регулировки длины хода
4) Применимо для умираний разных размеров в одной прессе
5) Слайд-направляющие 8-сайдные направляющие для высокой пребывания, за исключением JH21-25L
6) Тонкая масляная смазка, кроме JH21-25L
Механизм регулировки длины удара питанияМеханизм установлен перед коленчатым валом, регулируемым ручным. Моторизованная корректировка является необязательной. У оператора есть отверстие, чтобы проверить положение правой длины хода. Ручка для регулировки длины хода расположена на консоли пресса. При регулировке пневматический цилиндр вытащит регулировочный вал. Используйте гаечный ключ, чтобы отрегулировать вал в разыскивающее положение. Поверните ручку регулировки хода, и вал вернется обратно в исходное положение. |
Сухой тип комбинированный пневматический сцепление и тормоз
Центральная система управления PLC с HMI
Система защиты от гидравлической перегрузки
ОЗУ моторизованная регулировочная система для 60ton и больших размеров прессы
Частотный инвертор для регулируемых скоростей хода
Восемь лиц Ram Gibs с бронзовыми пластинами (25ton Press - 6 лиц тип)
Автоматическая система смазки с тонкой нефти
Антивибрационные прокладки для установки машины для прессы
| JH21-25L | JH21-45L | JH21-63L | JH21-80L | JH21-110L | JH21-125L | JH21-160L | JH21-200L | JH21-250L | ||||
| Вместимость | кН | 250 | 450 | 630 | 800 | 1100 | 1250 | 1600 | 2000 | 2500 | ||
| Номинальный ход | мм | 3 | 4 | 4 | 5 | 6 | 6 | 6 | 6 | 8 | ||
| Скользящий ход | мм | 10-110 | 20-120 | 10-150 | 10-150 | 10-160 | 10-160 | 16-160 | 18-180 | 21-220 | ||
| Спм | Исправлено | мин-1 | 100 | 80 | 70 | 60 | 50 | 50 | 40 | 35 | 30 | |
| Переменная | мин-1 | 80-120 | 70-90 | 60-80 | 50-70 | 40-60 | 40-60 | 35-50 | 30-40 | 25-35 | ||
| Максимум. Высота | мм | 250 | 270 | 300 | 320 | 350 | 350 | 350 | 450 | 500 | ||
| Регулировка высоты умирает | мм | 50 | 60 | 80 | 80 | 80 | 80 | 110 | 110 | 120 | ||
| Глубина горла | мм | 210 | 230 | 300 | 300 | 350 | 350 | 380 | 390 | 420 | ||
| Между столбцами | мм | 450 | 550 | 620 | 640 | 710 | 760 | 810 | 920 | 960 | ||
| Подкрепление | Лр | мм | 700 | 810 | 900 | 1000 | 1150 | 1150 | 1300 | 1400 | 1400 | |
| Фб | мм | 400 | 440 | 580 | 580 | 680 | 680 | 740 | 760 | 800 | ||
| Тк | мм | 80 | 110 | 110 | 120 | 140 | 140 | 150 | 160 | 170 | ||
| Открытие формы | мм | φ170 × 20 | φ180 × 30 | φ200 × 40 | φ200 × 40 | φ260 × 50 | φ260 × 50 | φ300 × 50 | φ300 × 50 | φ320 × 50 | ||
| (Di Dia. × dpth × low dia.) | × φ150 | × φ160 | × φ180 | × φ180 | × φ220 | × φ220 | × φ260 | × φ260 | × φ280 | |||
| Область слайда | Лр | мм | 360 | 600 | 680 | 710 | 810 | 810 | 920 | 970 | 970 | |
| Фб | мм | 300 | 360 | 400 | 440 | 500 | 500 | 580 | 600 | 650 | ||
| Ханк -дыра | Диапазон | мм | φ40 | φ40 | φ50 | φ50 | φ60 | φ60 | φ65 | φ65 | φ70 | |
| DPTH | мм | 60 | 60 | 80 | 80 | 80 | 80 | 85 | 90 | 90 | ||
| Основная мощность двигателя | кВт | 4 | 5.5 | 7.5 | 7.5 | 11 | 11 | 15 | 18.5 | 22 | ||
| Dimensions | Фб | мм | 1500 | 1610 | 1680 | 1750 | 1860 | 1860 | 2250 | 2500 | 2730 | |
| Лр | мм | 950 | 1170 | 1260 | 1310 | 1400 | 1450 | 1600 | 1700 | 1750 | ||
| H | мм | 2650 | 2850 | 3050 | 3150 | 3350 | 3350 | 3800 | 4200 | 4300 | ||
| Вес нетто | кг | 3100 | 4350 | 6500 | 8500 | 10000 | 10700 | 14500 | 17950 | 25400 | ||
