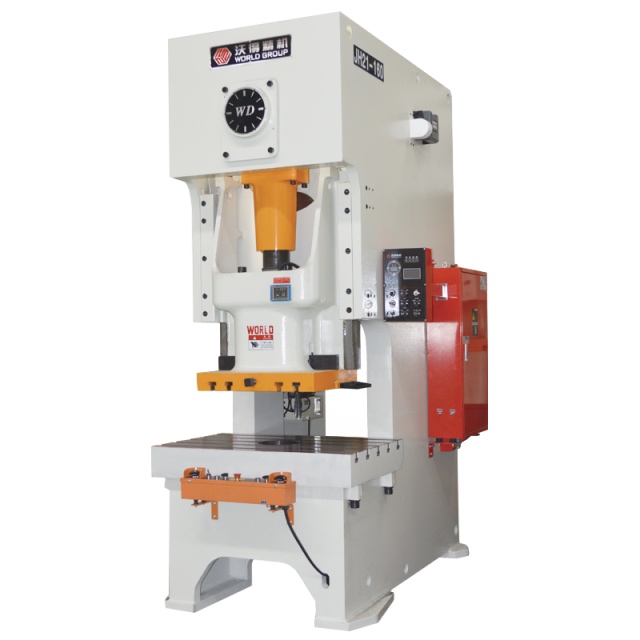

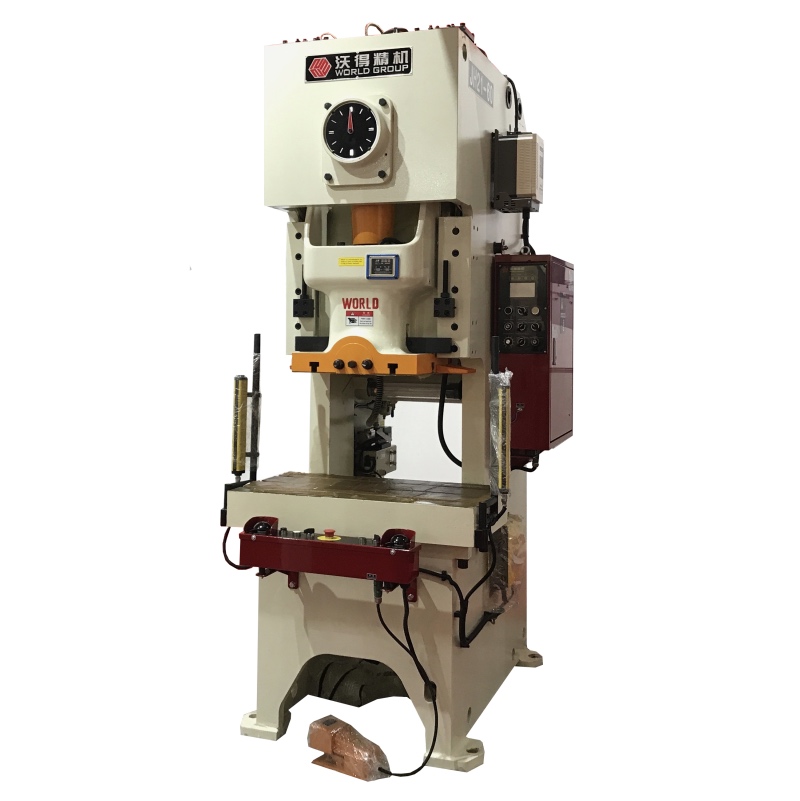

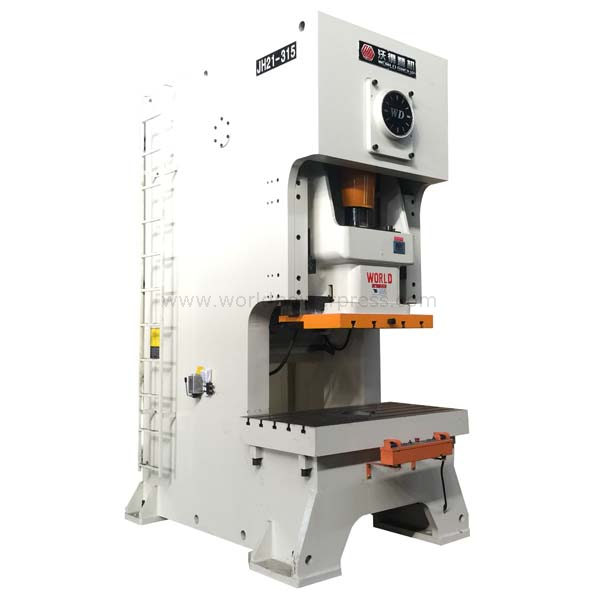

JH21
WORLD

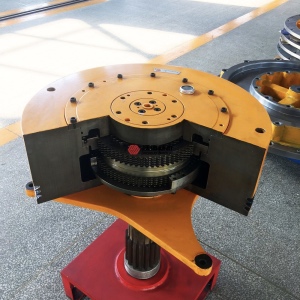

Мировой патент влажный тип пневматического сцепления и тормоза для машины для прессы питанияWorld Precise Machinery производит маховик, приводной вал, кольцо для передачи и собирает сцепление с импортными дисками и уплотнениями трения. Диски для трения - это масляная ванна, которая лучше для смазки и охлаждения. Все сцепления должны пройти тестирование температуры и тестирование баланса веса. Влажная сцепление имеет такие преимущества, как более длительный срок службы, более низкий шум, более дешевые затраты на техническое обслуживание и легкое обслуживание, сравнение с муфтой сухого типа. Особенно для House Hold Depance Pactors Stacking из -за более строгого запроса о чистоте. |
Программируемая система логистического управления является стандартным оборудованием для всех автоматических брендов мирового бренда. Schneider, Omron, Panasonic доступны. Автоматическое смазочное смазочное насос также контролируется ПЛК, а оператор может установить время и частоту смазки через HMI. Пресс может работать как дюймы, одиночный ход и непрерывные удары. На панели управления есть кнопка экстренной остановки для аварийного использования. Статус работы нажатия также может быть проверен через HMI.
World Press использует гидравлическую систему защиты от перегрузки вместо обычной механической сдвижной пластины с более высокой надежностью и более чувствительным действием. Если неверная работа или перегрузка нажатия гидравлического масла высокого давления под чашкой вернется в масляный бак перегрузки насоса. Тем временем сигнал будет отправлен в пресс, и пресс немедленно остановится, чтобы защитить кубик и пневматическую силу. На панели управления есть переключатель сброса, а перегрузка насоса будет накачать гидравлическое масло обратно в ОЗУ. Пресс будет снова готово для работы.

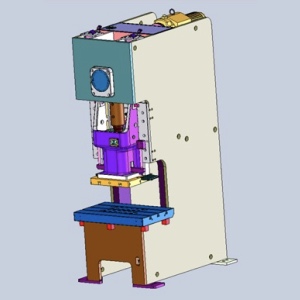

Компактная сжигания печати типа C1. Cross расположенный коленчатый вал 2. Мотор и сцепление на спине 3. Два цилиндра баланса слайда 4. C рама стальной сварной кузов, отжига 5. Перегрузка насоса, смазочный насос и пневматическая система - все в задней части |
Удлиняемый прямоугольный тип шесть границ с помощью бронзовых пластин, закрепленных на корпусе пресса. Более высокая точность и более длительная поверхностная жизнь. Направляемые зазоры могут быть отрегулированы болтами спереди. Все бараны играют на мировой фабрике и обработка с ЧПУ фрезерным центром. Система автоматической смазки смазки обеспечивает правильную смазку для руководств. Надежный, стабильный и более низкий шум.

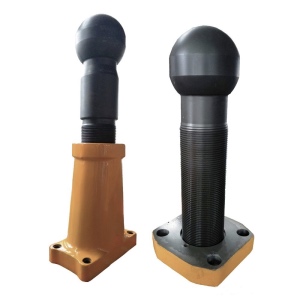

CON POD с шариковым винтом для машин с питанием1 2. Обработка азота шарикового винта для улучшения жгута 3. Смазание масла внутри стержня 4. Sysem Sysem, работая с шариковым винтом. 5. Регулировка ОЗУ. Точность 0,1 мм с индикатором высоты матрицы |
Мировой патент влажный тип пневматического сцепления и тормоза для машины для прессы питанияWorld Precise Machinery производит маховик, приводной вал, кольцо для передачи и собирает сцепление с импортными дисками и уплотнениями трения. Диски для трения - это масляная ванна, которая лучше для смазки и охлаждения. Все сцепления должны пройти тестирование температуры и тестирование баланса веса. Влажная сцепление имеет такие преимущества, как более длительный срок службы, более низкий шум, более дешевые затраты на техническое обслуживание и легкое обслуживание, сравнение с муфтой сухого типа. Особенно для House Hold Depance Pactors Stacking из -за более строгого запроса о чистоте. |
Программируемая система логистического управления является стандартным оборудованием для всех автоматических брендов мирового бренда. Schneider, Omron, Panasonic доступны. Автоматическое смазочное смазочное насос также контролируется ПЛК, а оператор может установить время и частоту смазки через HMI. Пресс может работать как дюймы, одиночный ход и непрерывные удары. На панели управления есть кнопка экстренной остановки для аварийного использования. Статус работы нажатия также может быть проверен через HMI.
World Press использует гидравлическую систему защиты от перегрузки вместо обычной механической сдвижной пластины с более высокой надежностью и более чувствительным действием. Если неверная работа или перегрузка нажатия гидравлического масла высокого давления под чашкой вернется в масляный бак перегрузки насоса. Тем временем сигнал будет отправлен в пресс, и пресс немедленно остановится, чтобы защитить кубик и пневматическую силу. На панели управления есть переключатель сброса, а перегрузка насоса будет накачать гидравлическое масло обратно в ОЗУ. Пресс будет снова готово для работы.
Компактная сжигания печати типа C1. Cross расположенный коленчатый вал 2. Мотор и сцепление на спине 3. Два цилиндра баланса слайда 4. C рама стальной сварной кузов, отжига 5. Перегрузка насоса, смазочный насос и пневматическая система - все в задней части |
Удлиняемый прямоугольный тип шесть границ с помощью бронзовых пластин, закрепленных на корпусе пресса. Более высокая точность и более длительная поверхностная жизнь. Направляемые зазоры могут быть отрегулированы болтами спереди. Все бараны играют на мировой фабрике и обработка с ЧПУ фрезерным центром. Система автоматической смазки смазки обеспечивает правильную смазку для руководств. Надежный, стабильный и более низкий шум.
CON POD с шариковым винтом для машин с питанием1 2. Обработка азота шарикового винта для улучшения жгута 3. Смазание масла внутри стержня 4. Sysem Sysem, работая с шариковым винтом. 5. Регулировка ОЗУ. Точность 0,1 мм с индикатором высоты матрицы |

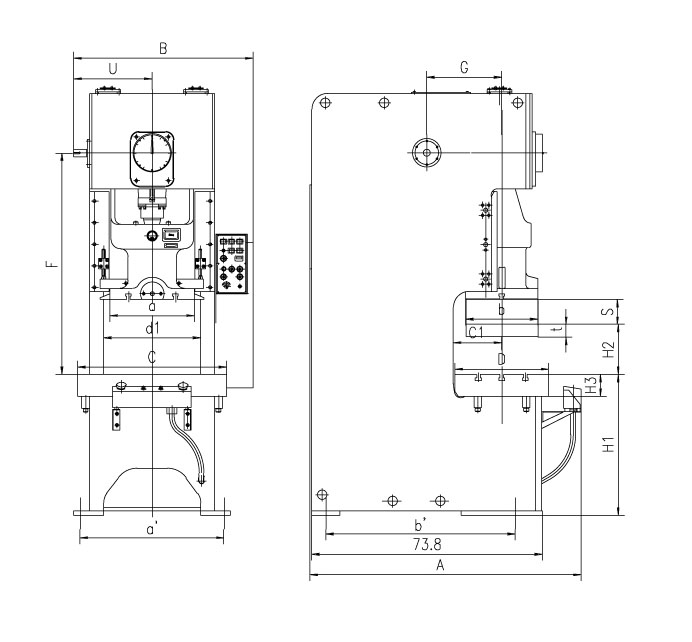

ЭЛЕМЕНТ | КОД | UNIT | JH21-25 | JH21-45 | JH21-60 | JH21-80 | JH21-100 | JH21-125 | |
Номинальная мощность | Финиш | КН | 250 | 450 | 600 | 800 | 1000 | 1250 | |
Слайд -ход длина | S | мм | 80 | 120 | 140 | 160 | 160 | 180 | |
Оценка тоннажа | мм | 3 | 4 | 4 | 5 | 5 | 6 | ||
Слайд -мазки | Зафиксированный | спм | 100 | 80 | 70 | 60 | 55 | 50 | |
Переменная (необязательно) | спм | 60-120 | 50-95 | 45-85 | 40-75 | 35-65 | 35-60 | ||
Макс. Уметьте высоту закрытия | H2 | мм | 250 | 270 | 300 | 320 | 335 | 350 | |
Регулировка высоты отключения | t | мм | 50 | 60 | 70 | 80 | 90 | 90 | |
Глубина горла | C1 | мм | 210 | 225 | 270 | 310 | 330 | 350 | |
Расстояние между стойками | D1 | мм | 470 | 525 | 560 | 580 | 670 | 630 | |
Слайд нижний размер | Лр | a | мм | 360 | 400 | 480 | 540 | 620 | 620 |
Фб | b | мм | 250 | 340 | 400 | 460 | 520 | 520 | |
Размер отверстия | Диаметр | d | мм | 50 | 50 | 50 | 50 | N/a | N/a |
Глубина | I | мм | 50 | 60 | 70 | 70 | N/a | N/a | |
Размер таблицы | Лр | C | мм | 720 | 825 | 930 | 950 | 1060 | 1100 |
Фб | D | мм | 400 | 440 | 520 | 600 | 640 | 680 | |
Толщина | H3 | мм | 80 | 110 | 130 | 140 | 145 | 155 | |
Диаметр отверстия стола | ¢ | мм | 150 | 150 | 150 | 180 | 180 | 200 | |
Высота поверхности (без прокладки) | H1 | мм | 750 | 775 | 800 | 845 | 850 | 850 | |
Габаритные размеры | Фб | A | мм | 1500 | 1540 | 1585 | 1765 | 2000 | 2040 |
Лр | B | мм | 945 | 1075 | 1200 | 1200 | 1300 | 1320 | |
Высота | H | мм | 2090 | 2365 | 2470 | 2675 | 2960 | 2980 | |
Мощность двигателя | КВт | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | ||
Давление воздуха | МПА | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | ||
Вес (приблизительный) | кг | 2300 | 3350 | 4800 | 5550 | 7500 | 8700 |
ЭЛЕМЕНТ | КОД | UNIT | JH21-160 | JH21-200 | JH21-250 | JH21-315 | JH21-400 | |
Номинальная мощность | Финиш | КН | 1600 | 2000 | 2500 | 3150 | 4000 | |
Слайд -ход длина | S | мм | 200 | 200 | 220 | 220 | 250 | |
Оценка тоннажа | мм | 6 | 6 | 6.5 | 7 | 8 | ||
Слайд -мазки | Зафиксированный | спм | 45 | 45 | 30 | 30 | 30 | |
Переменная (необязательно) | спм | 30-55 | 30-55 | 20-35 | 20-35 | 20-35 | ||
Макс. Уметьте высоту закрытия | H2 | мм | 400 | 450 | 500 | 500 | 550 | |
Регулировка высоты отключения | t | мм | 100 | 110 | 120 | 120 | 120 | |
Глубина горла | C1 | мм | 400 | 430 | 450 | 450 | 450 | |
Расстояние между стойками | D1 | мм | 696 | 910 | 980 | 980 | 1050 | |
Слайд нижний размер | Лр | a | мм | 700 | 880 | 900 | 900 | 1020 |
Фб | b | мм | 580 | 650 | 700 | 700 | 750 | |
Размер таблицы | Лр | C | мм | 1175 | 1390 | 1500 | 1540 | 1700 |
Фб | D | мм | 760 | 840 | 880 | 880 | 880 | |
Толщина | H3 | мм | 165 | 180 | 190 | 190 | 210 | |
Диаметр отверстия стола | ¢ | мм | 220 | 240 | 240 | 240 | 240 | |
Высота поверхности (без прокладки) | H1 | мм | 900 | 1000 | 1000 | 1000 | 1100 | |
Габаритные размеры | Фб | A | мм | 2305 | 2600 | 2660 | 2720 | 2850 |
Лр | B | мм | 1420 | 1540 | 1640 | 1680 | 1750 | |
Высота | H | мм | 3210 | 3800 | 3850 | 3850 | 4585 | |
Мощность двигателя | КВт | 15 | 18.5 | 22 | 30 | 37 | ||
Давление воздуха | МПА | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | ||
Вес (приблизительный) | кг | 12200 | 18500 | 22800 | 25600 | 29100 |
ЭЛЕМЕНТ | КОД | UNIT | JH21-25 | JH21-45 | JH21-60 | JH21-80 | JH21-100 | JH21-125 | |
Номинальная мощность | Финиш | КН | 250 | 450 | 600 | 800 | 1000 | 1250 | |
Слайд -ход длина | S | мм | 80 | 120 | 140 | 160 | 160 | 180 | |
Оценка тоннажа | мм | 3 | 4 | 4 | 5 | 5 | 6 | ||
Слайд -мазки | Зафиксированный | спм | 100 | 80 | 70 | 60 | 55 | 50 | |
Переменная (необязательно) | спм | 60-120 | 50-95 | 45-85 | 40-75 | 35-65 | 35-60 | ||
Макс. Уметьте высоту закрытия | H2 | мм | 250 | 270 | 300 | 320 | 335 | 350 | |
Регулировка высоты отключения | t | мм | 50 | 60 | 70 | 80 | 90 | 90 | |
Глубина горла | C1 | мм | 210 | 225 | 270 | 310 | 330 | 350 | |
Расстояние между стойками | D1 | мм | 470 | 525 | 560 | 580 | 670 | 630 | |
Слайд нижний размер | Лр | a | мм | 360 | 400 | 480 | 540 | 620 | 620 |
Фб | b | мм | 250 | 340 | 400 | 460 | 520 | 520 | |
Размер отверстия | Диаметр | d | мм | 50 | 50 | 50 | 50 | N/a | N/a |
Глубина | I | мм | 50 | 60 | 70 | 70 | N/a | N/a | |
Размер таблицы | Лр | C | мм | 720 | 825 | 930 | 950 | 1060 | 1100 |
Фб | D | мм | 400 | 440 | 520 | 600 | 640 | 680 | |
Толщина | H3 | мм | 80 | 110 | 130 | 140 | 145 | 155 | |
Диаметр отверстия стола | ¢ | мм | 150 | 150 | 150 | 180 | 180 | 200 | |
Высота поверхности (без прокладки) | H1 | мм | 750 | 775 | 800 | 845 | 850 | 850 | |
Габаритные размеры | Фб | A | мм | 1500 | 1540 | 1585 | 1765 | 2000 | 2040 |
Лр | B | мм | 945 | 1075 | 1200 | 1200 | 1300 | 1320 | |
Высота | H | мм | 2090 | 2365 | 2470 | 2675 | 2960 | 2980 | |
Мощность двигателя | КВт | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | ||
Давление воздуха | МПА | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | ||
Вес (приблизительный) | кг | 2300 | 3350 | 4800 | 5550 | 7500 | 8700 |
ЭЛЕМЕНТ | КОД | UNIT | JH21-160 | JH21-200 | JH21-250 | JH21-315 | JH21-400 | |
Номинальная мощность | Финиш | КН | 1600 | 2000 | 2500 | 3150 | 4000 | |
Слайд -ход длина | S | мм | 200 | 200 | 220 | 220 | 250 | |
Оценка тоннажа | мм | 6 | 6 | 6.5 | 7 | 8 | ||
Слайд -мазки | Зафиксированный | спм | 45 | 45 | 30 | 30 | 30 | |
Переменная (необязательно) | спм | 30-55 | 30-55 | 20-35 | 20-35 | 20-35 | ||
Макс. Уметьте высоту закрытия | H2 | мм | 400 | 450 | 500 | 500 | 550 | |
Регулировка высоты отключения | t | мм | 100 | 110 | 120 | 120 | 120 | |
Глубина горла | C1 | мм | 400 | 430 | 450 | 450 | 450 | |
Расстояние между стойками | D1 | мм | 696 | 910 | 980 | 980 | 1050 | |
Слайд нижний размер | Лр | a | мм | 700 | 880 | 900 | 900 | 1020 |
Фб | b | мм | 580 | 650 | 700 | 700 | 750 | |
Размер таблицы | Лр | C | мм | 1175 | 1390 | 1500 | 1540 | 1700 |
Фб | D | мм | 760 | 840 | 880 | 880 | 880 | |
Толщина | H3 | мм | 165 | 180 | 190 | 190 | 210 | |
Диаметр отверстия стола | ¢ | мм | 220 | 240 | 240 | 240 | 240 | |
Высота поверхности (без прокладки) | H1 | мм | 900 | 1000 | 1000 | 1000 | 1100 | |
Габаритные размеры | Фб | A | мм | 2305 | 2600 | 2660 | 2720 | 2850 |
Лр | B | мм | 1420 | 1540 | 1640 | 1680 | 1750 | |
Высота | H | мм | 3210 | 3800 | 3850 | 3850 | 4585 | |
Мощность двигателя | КВт | 15 | 18.5 | 22 | 30 | 37 | ||
Давление воздуха | МПА | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | ||
Вес (приблизительный) | кг | 12200 | 18500 | 22800 | 25600 | 29100 |
We provide a lot of optional accessories for press such as following items. Customer can buy all the accessories as a package order and we provide in time delivery and same warranty.
Light Barriers for Safety | Inverter for Adjustable Stroke Speeds | Piston Type Die Cushion |
NC Roller Feeder | Die Quick Change Device | Tonnage Monitor |
We provide a lot of optional accessories for press such as following items. Customer can buy all the accessories as a package order and we provide in time delivery and same warranty.
Light Barriers for Safety | Inverter for Adjustable Stroke Speeds | Piston Type Die Cushion |
NC Roller Feeder | Die Quick Change Device | Tonnage Monitor |
