J23 Excentric Crank Type Punching Press

J23 Эксцентричный ударной машины является общим типом механического питания. Литье железного тела с наклонным рабочим столом. Слева направо расположены коленчатый вал, механическая жесткая сцепление с подвижными клавишами и тормоз полосной типа, v -штанги, ручная настройка оперативной памяти, сдвижная пластина внутри ОЗУ для защиты от перегрузки. Эта перемешивательная пресса имеет емкость от 6,3, до 125тон. Mechanical Press J23 также подходит для небольших деталей и горячих коровьей.

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
J23
Марка продукта:
WORLD

Литье железного тела с термообработкой

Эксцентричная пресса принимает литье железного тела. Две кастинговые ножки поддерживают тело, связанные с двумя сильными болтами. Тело может быть склонным к некоторым углам для легкого сбрасывания штамповочных деталей и отходов. World Precise Machinery производит кастинговые части на своей фабрике. Серые железные литья с песком и смолой.

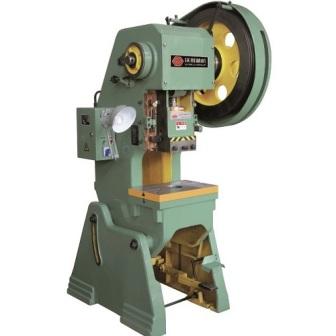

6.3T-16t маленькая пресса

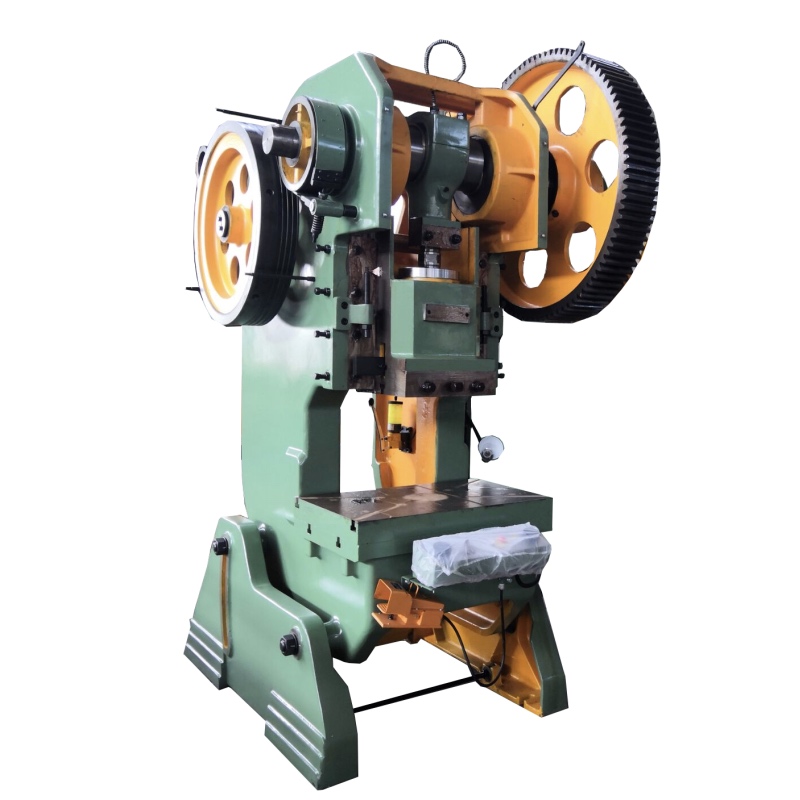

25T-63T Среднего размера пресса

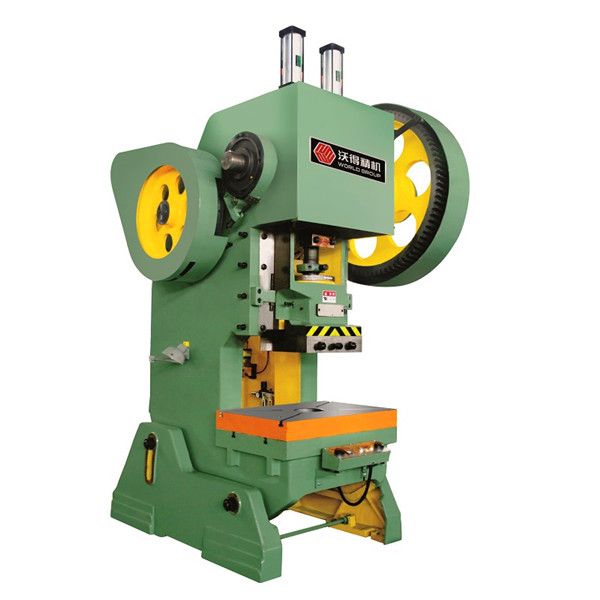

Эксцентричный пресс большого размера с цилиндром баланса слайда

80T-125T Press с цилиндром баланса

Механическое сцепление типа клавиши калляции

Небольшая пресса управляется педалью ног с системой механического управления, такой как 6.3ton, 10ton и 16ton. Как педали ног, так и управление кнопкой двумя руками доступны для нажатия на 25ton и большего размера.

Слайд -баланс цилиндр для 80ton и больших размеров эксцентричных прессов

Два цилиндра баланса слайда сверху, чтобы сбалансировать вес прессы и верхний инструмент. Пресс может двигаться более стабильно.

J23 эксцентричные измерения прессы

ПРЕДМЕТЫ		UNIT	J23-6.3	J23-10	J23-16	J23-25	J23-35	J23-40
Вместимость		КН	63	100	160	250	350	400
Номинальный ход		мм	2	2	2	2.5	3.5	6
Слайд -ход длина		мм	35	45	55	65	80	90
Время удара в минуту		спм	170	145	125	55	50	45
Максимум. Умирайте набор высоты		мм	150	180	220	270	290	320
Регулировка высоты отключения		мм	30	35	45	55	60	65
Глубина горла		мм	110	130	160	200	220	250
Расстояние между стойками		мм	150	180	220	270	280	340
Слайд нижний размер	L-r	мм	140	170	200	250	250	300
Слайд нижний размер	F-B	мм	120	150	180	220	220	260
Размер ствола	Диаметр	мм	30	30	40	40	40	50
Размер ствола	Глубина	мм	55	55	60	60	60	70
Размер подкрепления	L-r	мм	310	370	450	560	610	700
	F-B	мм	200	240	300	370	400	460
	Толщина	мм	30	35	40	50	60	65
Диаметр отверстия стола		мм	60	80	100	120	130	150
Максимум. склонный угол		°	45	35	35	30	30	30
Высота поверхности		мм	750	730	750	800	815	850
Габаритные размеры	L-r	мм	620	665	847	950	1058	1335
	F-B	мм	780	900	1150	1345	1460	1721
	Высота	мм	1503	1658	1910	2130	2225	2488
Расстояние между фундаментными болтами	L-r	мм	314	394	450	600	650	750
Расстояние между фундаментными болтами	F-B	мм	530	610	780	920	1020	1060
Мощность двигателя		кВт	0.75	1.1	1.5	2.2	4	5.5
Масса		кг	400	576	1085	1780	2650	3540

ПРЕДМЕТЫ		UNIT	J23-63	JB23-63	J23-80	J23-100	J23-125
Номинальная мощность		КН	630	630	800	1000	1250
Номинальный ход		мм	6	7	7	7	8
Слайд -ход длина		мм	110	110	120	140	150
Время удара в минуту		времена	50	40	38	38	38
Максимум. Умирайте набор высоты		мм	360	390	440	480	500
Регулировка высоты умирает		мм	80	80	90	100	100
Глубина горла		мм	260	310	350	380	390
Расстояние между стойками		мм	350	420	450	560	550
Слайд нижний размер	L-r	мм	300	400	430	540	540
Слайд нижний размер	F-B	мм	260	360	360	480	480
Размер ствола	Диаметр	мм	50	50	60	60	60
Размер ствола	Глубина	мм	70	70	75	75	75
Размер подкрепления	L-r	мм	760	860	950	1080	1100
	F-B	мм	480	570	650	710	720
	Толщина	мм	80	80	100	120	130
Диаметр отверстия стола		мм	180	180	200	220	240
Максимум. склонный угол		°	20	20	20	15	13
Высота поверхности		мм	810	850	850	850	860
Габаритные размеры	L-r	мм	1350	1500	1715	1790	1790
	F-B	мм	1810	1958	2060	2404	2504
	Высота	мм	2740	2868	3290	3625	3715
Расстояние между фундаментными болтами	L-r	мм	850	920	1010	1130	1110
Расстояние между фундаментными болтами	F-B	мм	1180	1300	1360	1550	1710
Мощность двигателя		кВт	5.5	7.5	7.5	11	11
Масса		кг	4550	5500	7390	10800	12035
