JH21L
WORLD
-7 или 9 сдвигает длину удара регулируемые, подходящие для инструментов разных типов
-Надранскую экипировку с легкими барьерами и частотным инвертором.
-c рама стальной сварной конструкции
-ce утвержден

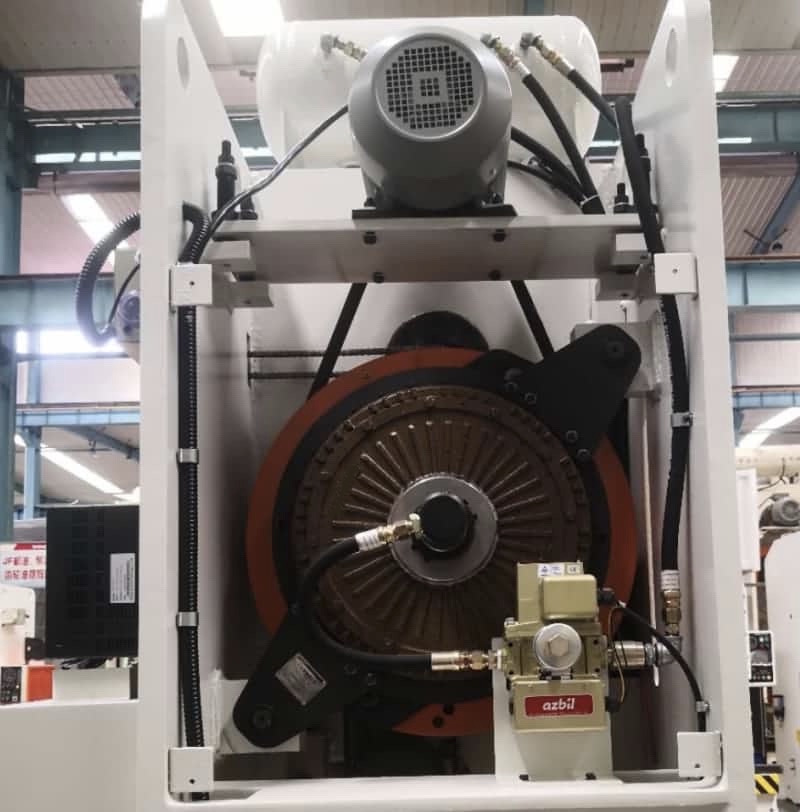

 Механизм регулировки длины удара питанияМеханизм установлен перед коленчатым валом, регулируемым ручным. Моторизованная корректировка является необязательной. У оператора есть отверстие, чтобы проверить положение правой длины хода. Ручка для регулировки длины хода расположена на консоли пресса. При регулировке пневматический цилиндр вытащит регулировочный вал. Используйте гаечный ключ, чтобы отрегулировать вал в разыскивающее положение. Поверните ручку регулировки хода, и вал вернется обратно в исходное положение. |
| JH21-25L | JH21-45L | JH21-63L | JH21-80L | JH21-110L | JH21-125L | JH21-160L | JH21-200L | JH21-250L | ||||
| Вместимость | кН | 250 | 450 | 630 | 800 | 1100 | 1250 | 1600 | 2000 | 2500 | ||
| Номинальный ход | мм | 3 | 4 | 4 | 5 | 6 | 6 | 6 | 6 | 8 | ||
| Скользящий ход | мм | 10-110 | 20-120 | 10-150 | 10-150 | 10-160 | 10-160 | 16-160 | 18-180 | 21-220 | ||
| Спм | Исправлено | мин-1 | 100 | 80 | 70 | 60 | 50 | 50 | 40 | 35 | 30 | |
| Переменная | мин-1 | 80-120 | 70-90 | 60-80 | 50-70 | 40-60 | 40-60 | 35-50 | 30-40 | 25-35 | ||
| Максимум. Высота | мм | 250 | 270 | 300 | 320 | 350 | 350 | 350 | 450 | 500 | ||
| Регулировка высоты умирает | мм | 50 | 60 | 80 | 80 | 80 | 80 | 110 | 110 | 120 | ||
| Глубина горла | мм | 210 | 230 | 300 | 300 | 350 | 350 | 380 | 390 | 420 | ||
| Между столбцами | мм | 450 | 550 | 620 | 640 | 710 | 760 | 810 | 920 | 960 | ||
| Подкрепление | Лр | мм | 700 | 810 | 900 | 1000 | 1150 | 1150 | 1300 | 1400 | 1400 | |
| Фб | мм | 400 | 440 | 580 | 580 | 680 | 680 | 740 | 760 | 800 | ||
| Тк | мм | 80 | 110 | 110 | 120 | 140 | 140 | 150 | 160 | 170 | ||
| Открытие формы | мм | φ170 × 20 | φ180 × 30 | φ200 × 40 | φ200 × 40 | φ260 × 50 | φ260 × 50 | φ300 × 50 | φ300 × 50 | φ320 × 50 | ||
| (Di Dia. × dpth × low dia.) | × φ150 | × φ160 | × φ180 | × φ180 | × φ220 | × φ220 | × φ260 | × φ260 | × φ280 | |||
| Область слайда | Лр | мм | 360 | 600 | 680 | 710 | 810 | 810 | 920 | 970 | 970 | |
| Фб | мм | 300 | 360 | 400 | 440 | 500 | 500 | 580 | 600 | 650 | ||
| Ханк -дыра | Диапазон | мм | φ40 | φ40 | φ50 | φ50 | φ60 | φ60 | φ65 | φ65 | φ70 | |
| DPTH | мм | 60 | 60 | 80 | 80 | 80 | 80 | 85 | 90 | 90 | ||
| Основная мощность двигателя | кВт | 4 | 5.5 | 7.5 | 7.5 | 11 | 11 | 15 | 18.5 | 22 | ||
| Dimensions | Фб | мм | 1500 | 1610 | 1680 | 1750 | 1860 | 1860 | 2250 | 2500 | 2730 | |
| Лр | мм | 950 | 1170 | 1260 | 1310 | 1400 | 1450 | 1600 | 1700 | 1750 | ||
| H | мм | 2650 | 2850 | 3050 | 3150 | 3350 | 3350 | 3800 | 4200 | 4300 | ||
| Вес нетто | кг | 3100 | 4350 | 6500 | 8500 | 10000 | 10700 | 14500 | 17950 | 25400 | ||
-7 или 9 сдвигает длину удара регулируемые, подходящие для инструментов разных типов
-Надранскую экипировку с легкими барьерами и частотным инвертором.
-c рама стальной сварной конструкции
-ce утвержден
Механизм регулировки длины удара питанияМеханизм установлен перед коленчатым валом, регулируемым ручным. Моторизованная корректировка является необязательной. У оператора есть отверстие, чтобы проверить положение правой длины хода. Ручка для регулировки длины хода расположена на консоли пресса. При регулировке пневматический цилиндр вытащит регулировочный вал. Используйте гаечный ключ, чтобы отрегулировать вал в разыскивающее положение. Поверните ручку регулировки хода, и вал вернется обратно в исходное положение. |
| JH21-25L | JH21-45L | JH21-63L | JH21-80L | JH21-110L | JH21-125L | JH21-160L | JH21-200L | JH21-250L | ||||
| Вместимость | кН | 250 | 450 | 630 | 800 | 1100 | 1250 | 1600 | 2000 | 2500 | ||
| Номинальный ход | мм | 3 | 4 | 4 | 5 | 6 | 6 | 6 | 6 | 8 | ||
| Скользящий ход | мм | 10-110 | 20-120 | 10-150 | 10-150 | 10-160 | 10-160 | 16-160 | 18-180 | 21-220 | ||
| Спм | Исправлено | мин-1 | 100 | 80 | 70 | 60 | 50 | 50 | 40 | 35 | 30 | |
| Переменная | мин-1 | 80-120 | 70-90 | 60-80 | 50-70 | 40-60 | 40-60 | 35-50 | 30-40 | 25-35 | ||
| Максимум. Высота | мм | 250 | 270 | 300 | 320 | 350 | 350 | 350 | 450 | 500 | ||
| Регулировка высоты умирает | мм | 50 | 60 | 80 | 80 | 80 | 80 | 110 | 110 | 120 | ||
| Глубина горла | мм | 210 | 230 | 300 | 300 | 350 | 350 | 380 | 390 | 420 | ||
| Между столбцами | мм | 450 | 550 | 620 | 640 | 710 | 760 | 810 | 920 | 960 | ||
| Подкрепление | Лр | мм | 700 | 810 | 900 | 1000 | 1150 | 1150 | 1300 | 1400 | 1400 | |
| Фб | мм | 400 | 440 | 580 | 580 | 680 | 680 | 740 | 760 | 800 | ||
| Тк | мм | 80 | 110 | 110 | 120 | 140 | 140 | 150 | 160 | 170 | ||
| Открытие формы | мм | φ170 × 20 | φ180 × 30 | φ200 × 40 | φ200 × 40 | φ260 × 50 | φ260 × 50 | φ300 × 50 | φ300 × 50 | φ320 × 50 | ||
| (Di Dia. × dpth × low dia.) | × φ150 | × φ160 | × φ180 | × φ180 | × φ220 | × φ220 | × φ260 | × φ260 | × φ280 | |||
| Область слайда | Лр | мм | 360 | 600 | 680 | 710 | 810 | 810 | 920 | 970 | 970 | |
| Фб | мм | 300 | 360 | 400 | 440 | 500 | 500 | 580 | 600 | 650 | ||
| Ханк -дыра | Диапазон | мм | φ40 | φ40 | φ50 | φ50 | φ60 | φ60 | φ65 | φ65 | φ70 | |
| DPTH | мм | 60 | 60 | 80 | 80 | 80 | 80 | 85 | 90 | 90 | ||
| Основная мощность двигателя | кВт | 4 | 5.5 | 7.5 | 7.5 | 11 | 11 | 15 | 18.5 | 22 | ||
| Dimensions | Фб | мм | 1500 | 1610 | 1680 | 1750 | 1860 | 1860 | 2250 | 2500 | 2730 | |
| Лр | мм | 950 | 1170 | 1260 | 1310 | 1400 | 1450 | 1600 | 1700 | 1750 | ||
| H | мм | 2650 | 2850 | 3050 | 3150 | 3350 | 3350 | 3800 | 4200 | 4300 | ||
| Вес нетто | кг | 3100 | 4350 | 6500 | 8500 | 10000 | 10700 | 14500 | 17950 | 25400 | ||
